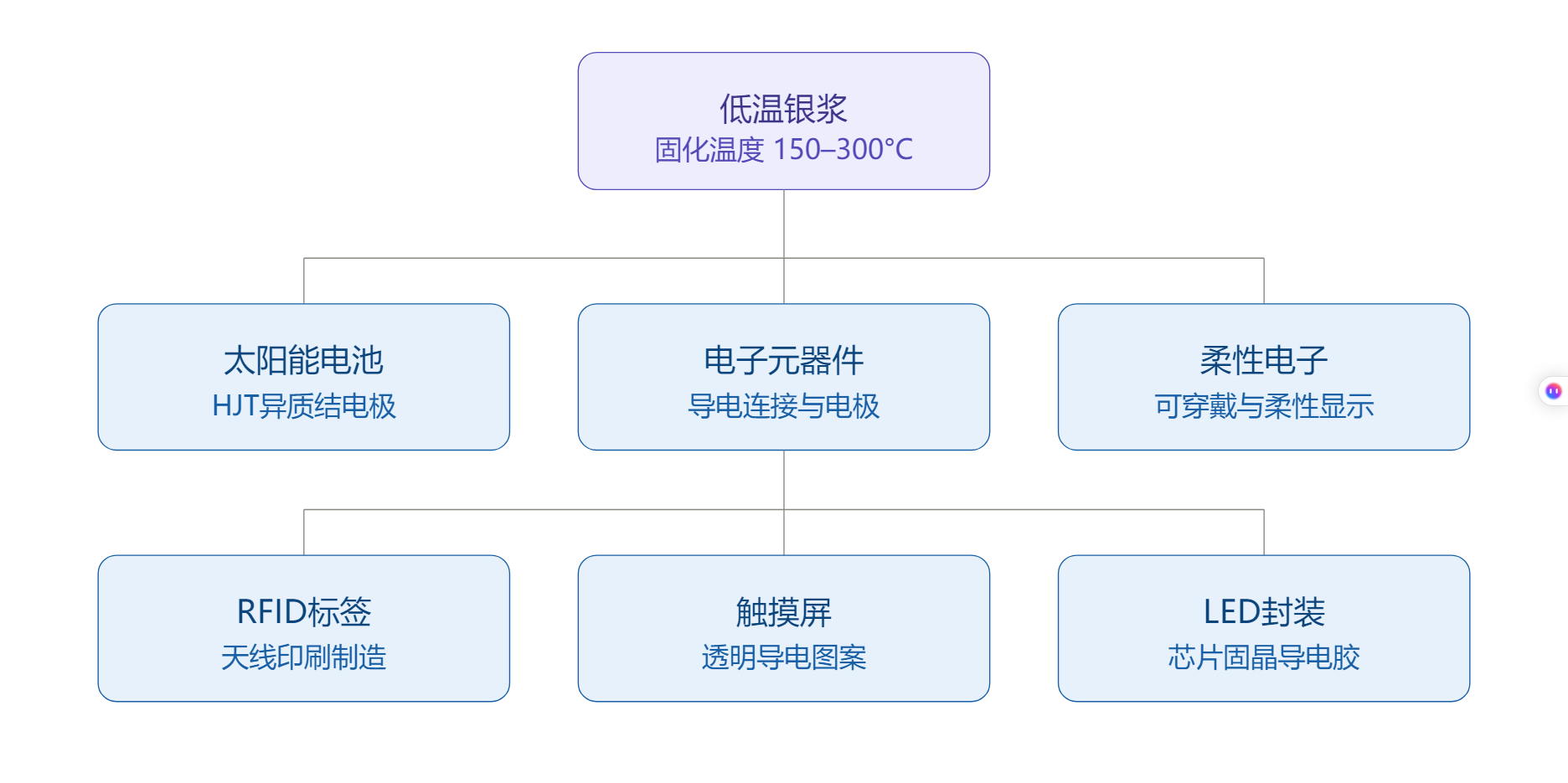

低溫銀漿是一種以銀粉為導電相、配以有機載體和玻璃料的導電漿料，其核心特點是可在較低溫度（通常 150–300°C）下燒結固化，遠低于傳統高溫銀漿（700–900°C）。這使得它能夠與不耐高溫的基材和工藝兼容，主要用途如下：
1. 太陽能電池（最大應用領域）
-
HJT（異質結）電池：這是低溫銀漿最重要的應用場景。HJT 電池的非晶硅層對溫度極為敏感，超過 250°C 就會導致性能劣化，因此必須使用低溫銀漿制作正背面電極。這也是目前低溫銀漿需求增長最快的驅動力。
-
TOPCon / PERC 電池：部分低溫工藝環節也會使用，但主流仍以高溫銀漿為主。
2. 電子元器件
-
用于片式電阻、電容、電感等被動元件的端頭電極和內部電極制作。
-
陶瓷基板上的導電線路印刷、多層共燒基板的層間導通孔填充。
-
與高溫銀漿相比，低溫銀漿適用于不能承受高溫?zé)Y(jié)的基板材料（如有機基板、聚合物基板）。
3. 柔性電子
-
可穿戴設備、柔性傳感器、柔性顯示等需要在 PET、PI 等聚合物基材上印刷導電線路的場景。
-
聚合物基材耐溫通常不超過 250°C，低溫銀漿是唯一可行的導電漿料選擇。
-
應用于柔性天線、柔性加熱膜、電子皮膚等。
4. RFID 標簽
-
通過絲網印刷工藝在柔性基材上制作 RFID 天線線圈。
-
低溫固化使其可與紙張、PET 標簽等低成本基材兼容，適合大規模卷對卷（roll-to-roll）生產。
5. 觸摸屏
-
用于制作觸摸屏的透明導電圖案或邊緣引線。
-
可替代部分 ITO 導電膜工藝，在銀納米線方案中也有應用。
6. LED 封裝
-
作為芯片固晶導電膠，將 LED 芯片粘接到基板上，同時提供電連接和散熱通道。
-
低溫固化避免了對 LED 外延層和封裝樹脂的熱損傷。
與高溫銀漿的關鍵區別
|
特性
|
低溫銀漿
|
高溫銀漿
|
|
燒結溫度
|
150–300°C
|
700–900°C
|
|
導電率
|
稍低（~2–4 × 10?? Ω·cm）
|
更高（~1–2 × 10?? Ω·cm）
|
|
適用基材
|
硅片、聚合物、有機基板
|
陶瓷、玻璃等耐高溫基材
|
|
核心驅動
|
HJT 電池、柔性電子
|
傳統光伏、厚膜電路
|
總體來說，低溫銀漿的核心價值在于**"低溫兼容"**——讓導電銀電極能夠應用于那些無法承受高溫?zé)Y(jié)的基材和器件上，其中 HJT 光伏電池是當前最大的市場驅動力。
